概述
DZ47N-63系列附件包括輔助觸頭OF、報警觸頭SD、分勵脫扣器MX+OF、過電壓脫扣器MV、欠電壓脫扣器MN、過欠壓脫扣器MV+MN、失壓脫扣器MNs。
DZ47N-125系列附件包括輔助觸頭OF、報警觸頭SD、分勵脫扣器MX、分勵輔助MX+OF、過電壓脫扣器GY、欠電壓脫扣器QY、過欠壓脫扣器GQY、失壓脫扣器MNs。
附件不能單獨使用，只能與斷路器或漏電斷路器拼裝組合后使用。

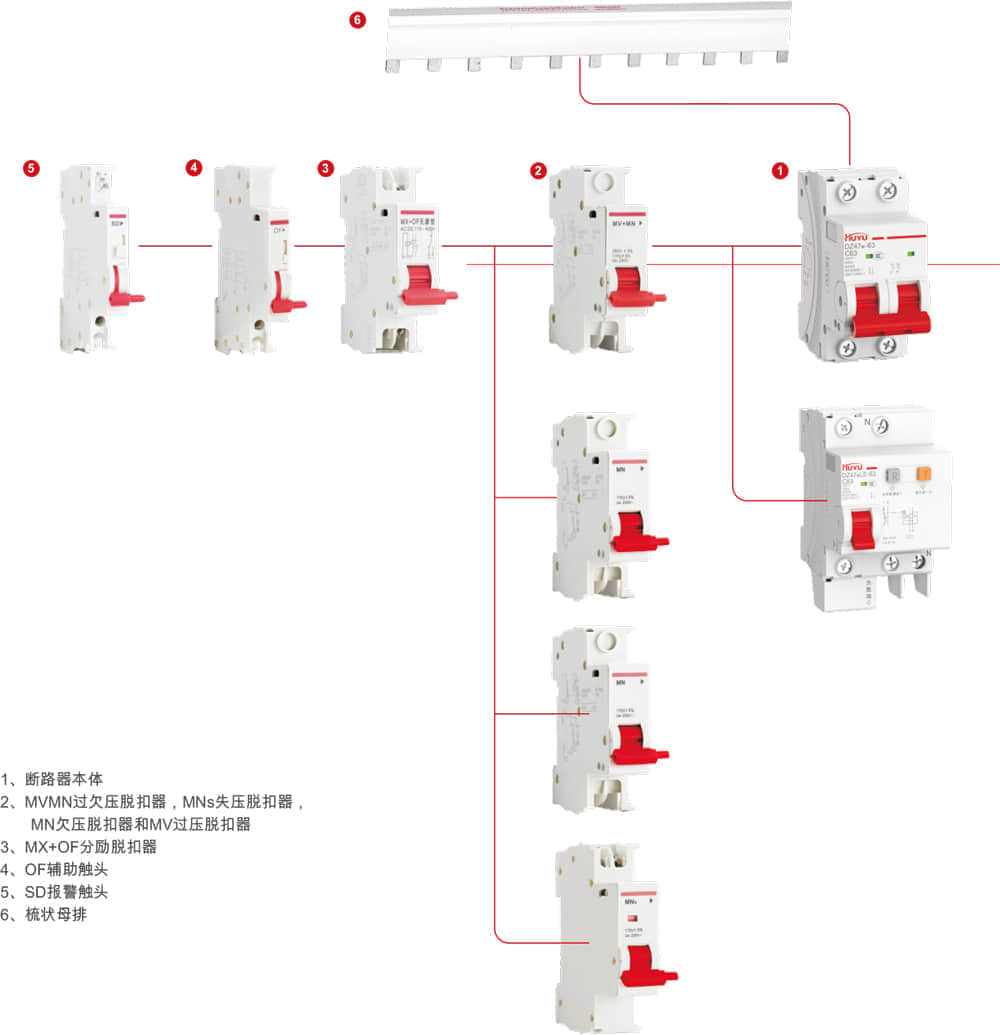

附件安裝方式（63殼架）
安裝說明
1、附件免工具安裝，安裝位置在斷路器的左側。
2、附件拼裝總寬54mm內，從左至右的順序及數量：OF，SD ( 3 max.) +MO，MNs，MV，MN，MVMN(2 max.)+MCB。

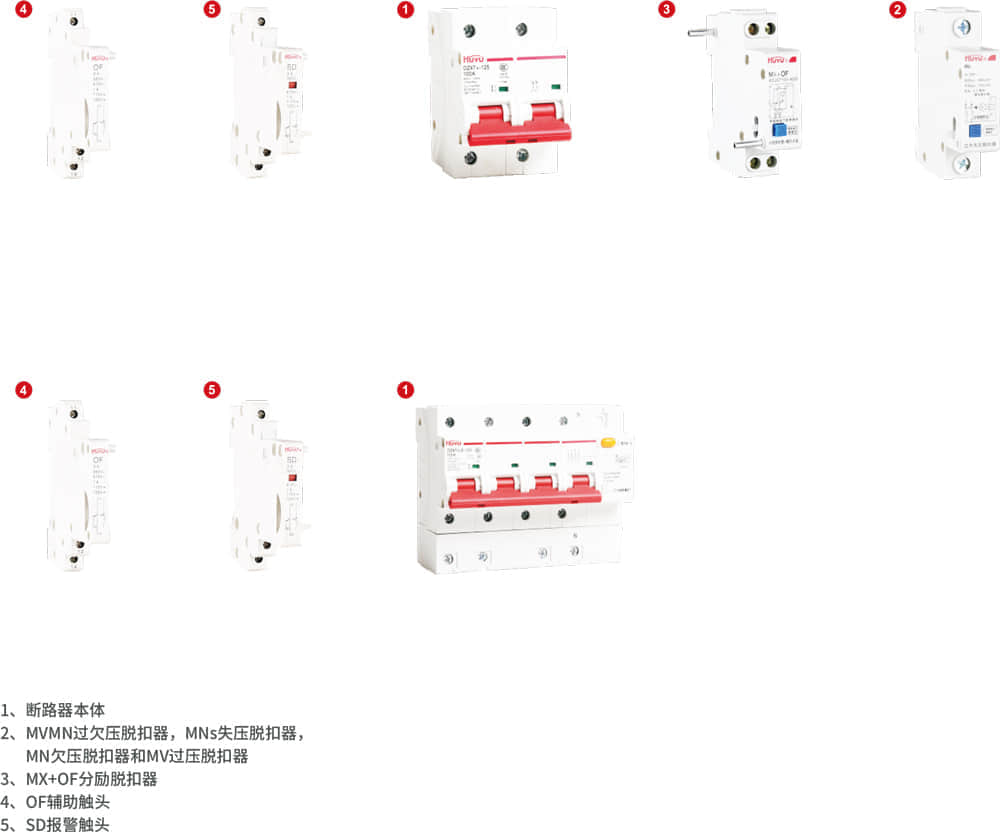

附件安裝方式（125殼架）
安裝說明
1、OF、SD拼裝在斷路器左側，每臺斷路器左側僅能拼裝一個附件
2、MX+OF、MV、MN、MVMN拼裝在斷路器右側，每臺斷路器右側僅能拼裝一個附件
3、DZ47NLE-125漏電產品右側不能拼裝附件
4、附件與DZ47N-125和DZ47NLE-125系列斷路器拼裝使用
5、上述僅附件不可單獨定購，需與斷路器拼裝后出廠
遠程指示附件（63殼架）

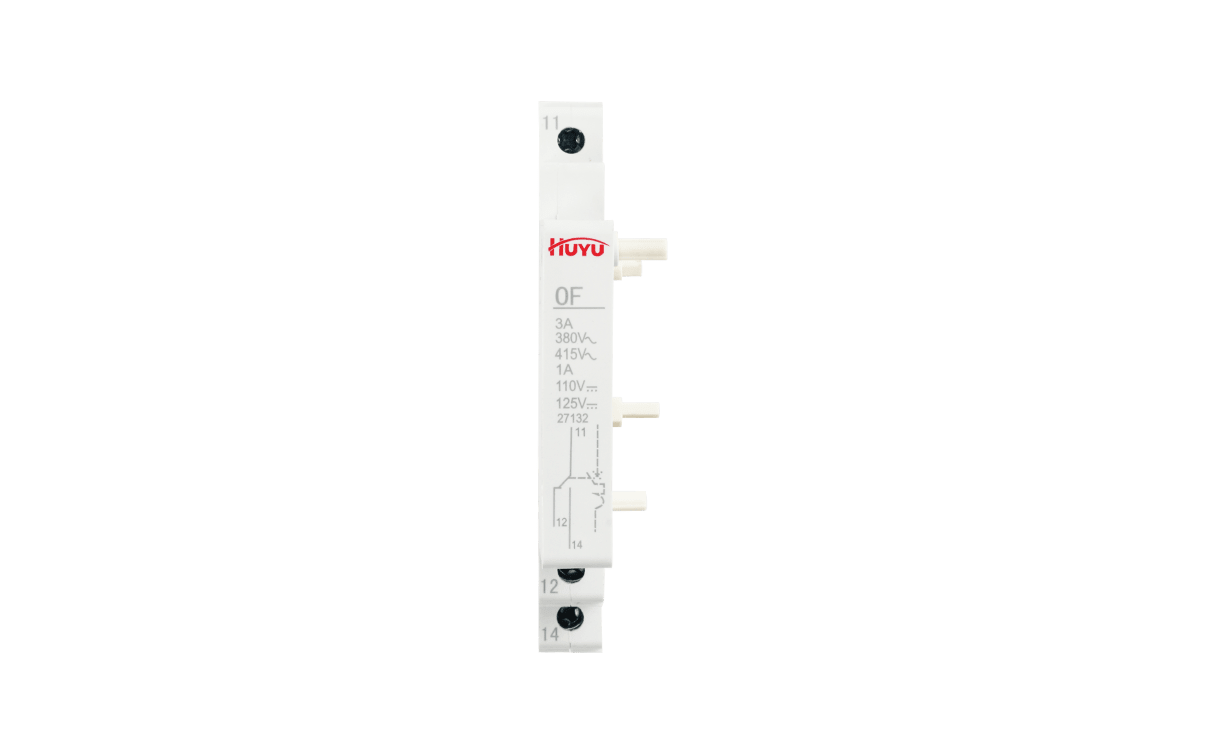

● OF 輔助觸頭
? 外接電路，指示斷路器的合、分狀態
? 輔助觸頭的基本形式：一常開，一常閉
? 接線能力：1-2.5mm2 導線

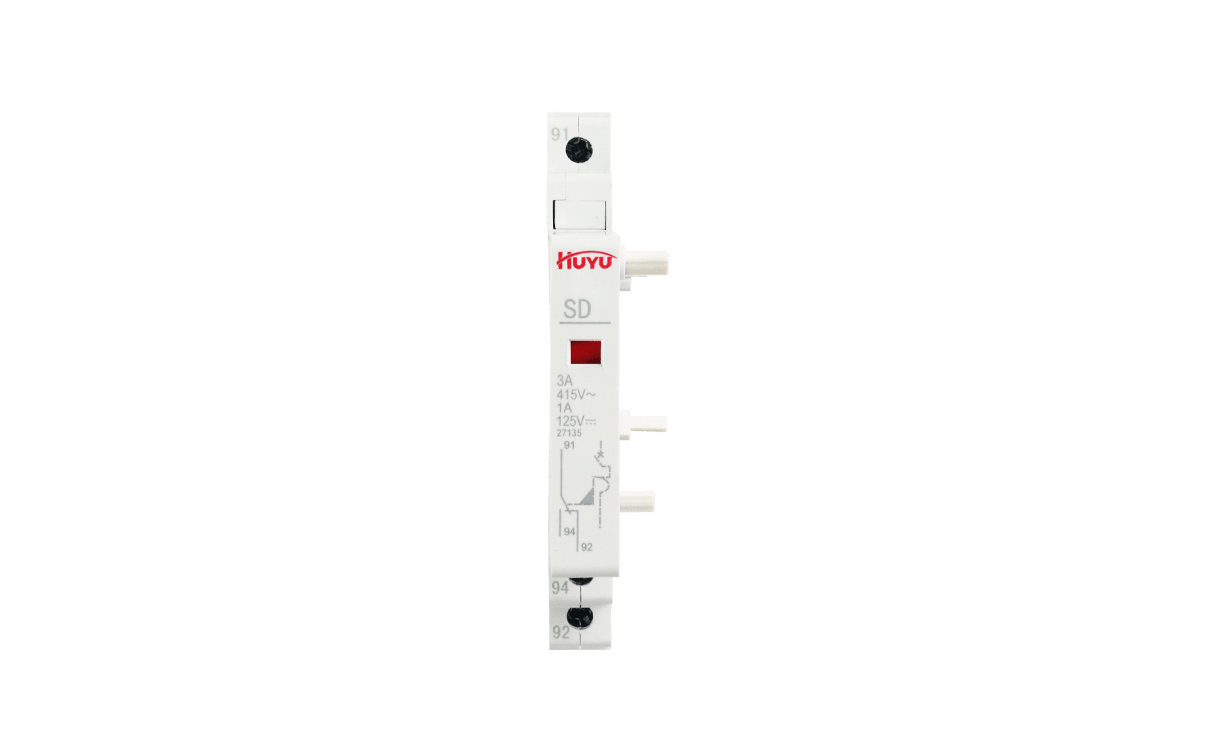

● SD 報警觸頭
? 斷路器故障脫扣時發出信號
? 前面板上有機械指示，可指示故障脫扣
? 輔助觸頭的基本形式：一常開，一常閉
? 接線能力：1-2.5mm2 導線
脫扣附件（63殼架）
● MX+OF 分勵脫扣器
? 外接電路，指示斷路器的合、分狀態
? 當?shù)玫叫盘?hào)后，觸發與之拼裝的斷路器脫扣
? 輔助觸頭基本形式：一常開，一常閉
? 接線能力：1-2.5mm2 導線
● MV 過壓脫扣器
? 對線路過電壓故障進行保護
? 當脫扣器兩端電壓上升至額定范圍時，觸發與之拼裝的斷路器脫扣
? 前面板上有故障脫扣指示，指示件彈起，為過電壓脫扣
? 額定工作脫扣過電壓 ：（280±14 ）V AC
? 接線能力 ：1-2.5mm2

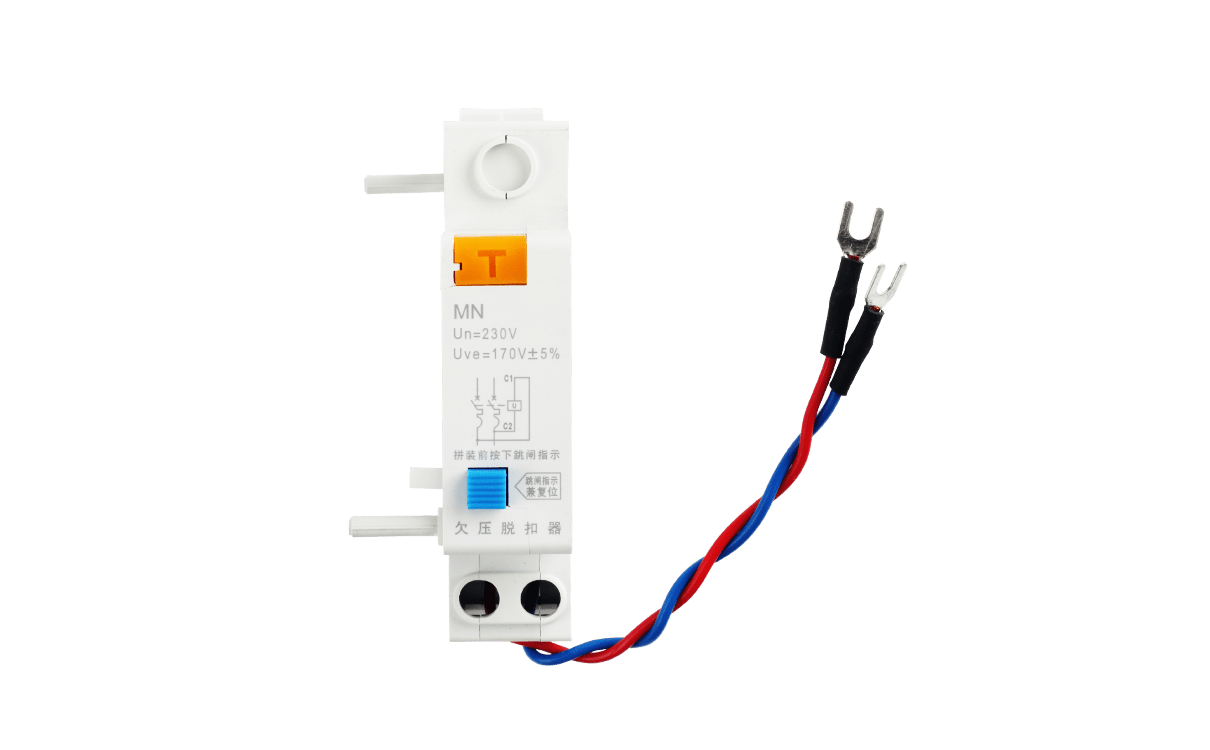

● MN 欠壓脫扣器
? 對線路欠電壓故障進行保護
? 當脫扣器兩端電壓下降至額定范圍時，觸發與之拼裝的斷路器脫扣
? 前面板上有故障脫扣指示，指示件彈起，為欠電壓脫扣
? 額定工作脫扣欠電壓 ：（161±8.05）V AC，欠電壓保護區間為(35%～70%)Ue
? 接線能力 ：1-2.5mm2
● MVMN過欠壓脫扣器
? 對線路過電壓和欠電壓等故障進行保護
? 當脫扣器兩端電壓上升或下降至額定范圍時，觸發與之拼裝的斷路器脫扣
? 前面板上有故障脫扣指示，指示件彈起，為過電壓或欠電壓脫扣
? 額定工作脫扣過電壓 ：（280±14）V AC，額定工作脫扣欠電壓 ：（161±8.05 V AC，
? 欠電壓保護區間為(35%～70%)Ue
? 接線能力 ：1-2.5mm2
● MNs 失壓脫扣器
? 當供電電壓電壓下降至額定范圍內時，觸發與之拼裝的斷路器脫扣,實現線路的欠電壓保護 ；
? 當供電電壓恢復正常時，保證斷路器正常閉合 ；
? 當供電電壓為零或下降至額定范圍內時，防止斷路器重新閉合 ；
? 前面板上有故障脫口指示，指示件彈起，為欠電壓脫扣
? 額定工作脫扣欠電壓 ：(161±8.05)V AC，欠電壓保護區間(35%~70%)Ue
? 正?；謴?fù)電壓（≥85%Ue），失壓保護區間(＜35%Ue）
? 接線能力 ：1-2.5mm2
遠程指示附件（125殼架）
● OF 輔助觸頭
? 外接電路，指示斷路器的合、分狀態
? 輔助觸頭的基本形式：一常開，一常閉
? 接線能力：1-2.5mm2 導線
● SD 報警觸頭
? 斷路器故障脫扣時發出信號
? 前面板上有機械指示，可指示故障脫扣
? 輔助觸頭的基本形式：一常開，一常閉
? 接線能力：1-2.5mm2 導線
脫扣附件（125殼架）
● MX+OF 分勵脫扣器
? 外接電路，指示斷路器的合、分狀態
? 當?shù)玫叫盘?hào)后，觸發與之拼裝的斷路器脫扣
? 輔助觸頭基本形式：一常開，一常閉
? 接線能力：1-2.5mm2 導線
● MV 過壓脫扣器
? 對線路過電壓故障進行保護
? 當脫扣器兩端電壓上升至額定范圍時，觸發與之拼裝的斷路器脫扣
? 前面板上有故障脫扣指示，指示件彈起，為過電壓脫扣
? 額定工作脫扣過電壓 ：（280±14 ）V AC
? 接線能力 ：1-2.5mm2
● MN 欠壓脫扣器
? 對線路欠電壓故障進行保護
? 當脫扣器兩端電壓下降至額定范圍時，觸發與之拼裝的斷路器脫扣
? 前面板上有故障脫扣指示，指示件彈起，為欠電壓脫扣
? 額定工作脫扣欠電壓 ：（161±8.05）V AC，欠電壓保護區間為(35%～70%)Ue
? 接線能力 ：1-2.5mm2
● MVMN過欠壓脫扣器
? 對線路過電壓和欠電壓等故障進行保護
? 當脫扣器兩端電壓上升或下降至額定范圍時，觸發與之拼裝的斷路器脫扣
? 前面板上有故障脫扣指示，指示件彈起，為過電壓或欠電壓脫扣
? 額定工作脫扣過電壓 ：（280±14）V AC，額定工作脫扣欠電壓 ：（161±8.05 V AC，
? 欠電壓保護區間為(35%～70%)Ue
? 接線能力 ：1-2.5mm2
● MNs 失壓脫扣器
? 當供電電壓電壓下降至額定范圍內時，觸發與之拼裝的斷路器脫扣,實現線路的欠電壓保護 ；
? 當供電電壓恢復正常時，保證斷路器正常閉合 ；
? 當供電電壓為零或下降至額定范圍內時，防止斷路器重新閉合 ；
? 前面板上有故障脫口指示，指示件彈起，為欠電壓脫扣
? 額定工作脫扣欠電壓 ：(161±8.05)V AC，欠電壓保護區間(35%~70%)Ue
? 正常恢復電壓（≥85%Ue），失壓保護區間(＜35%Ue）
? 接線能力 ：1-2.5mm2
