概述

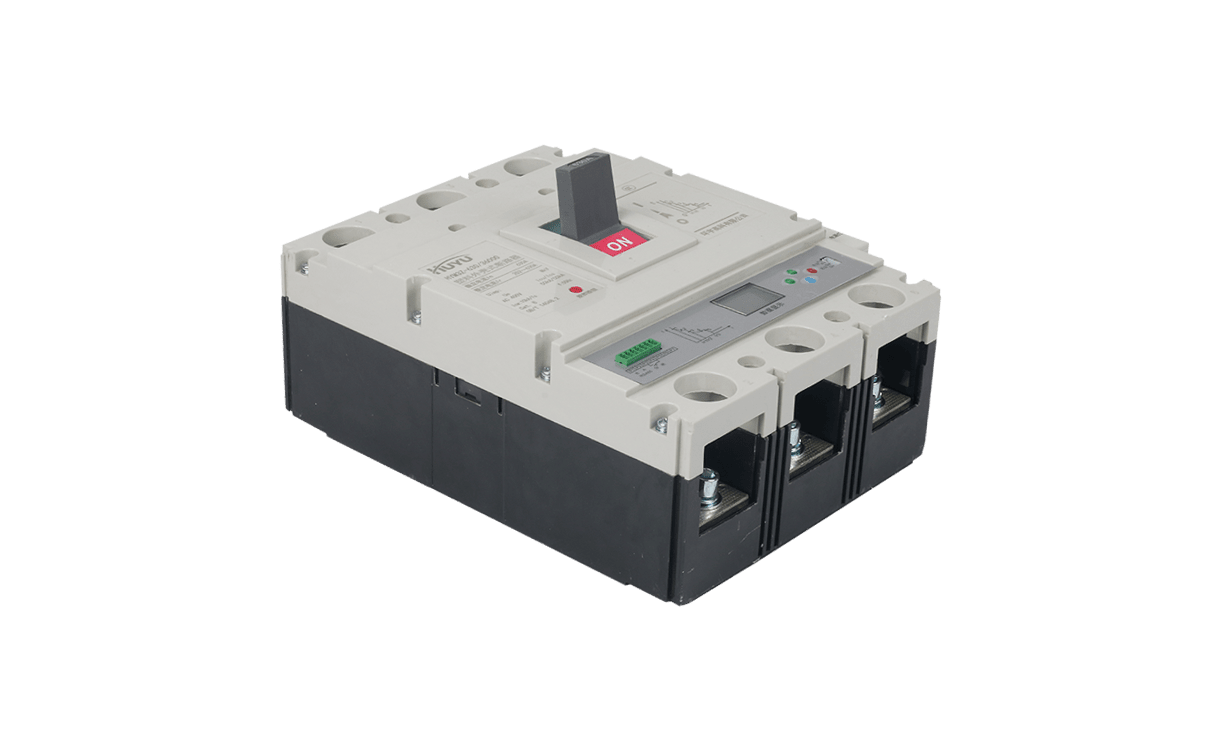

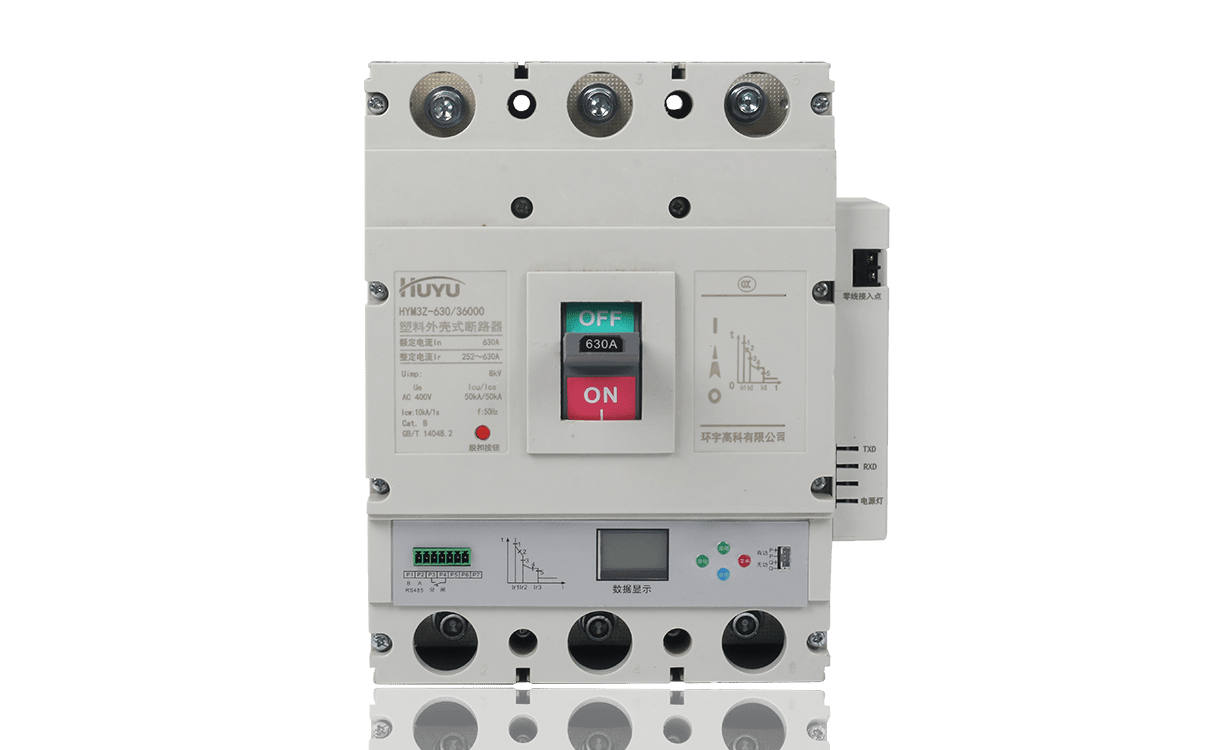

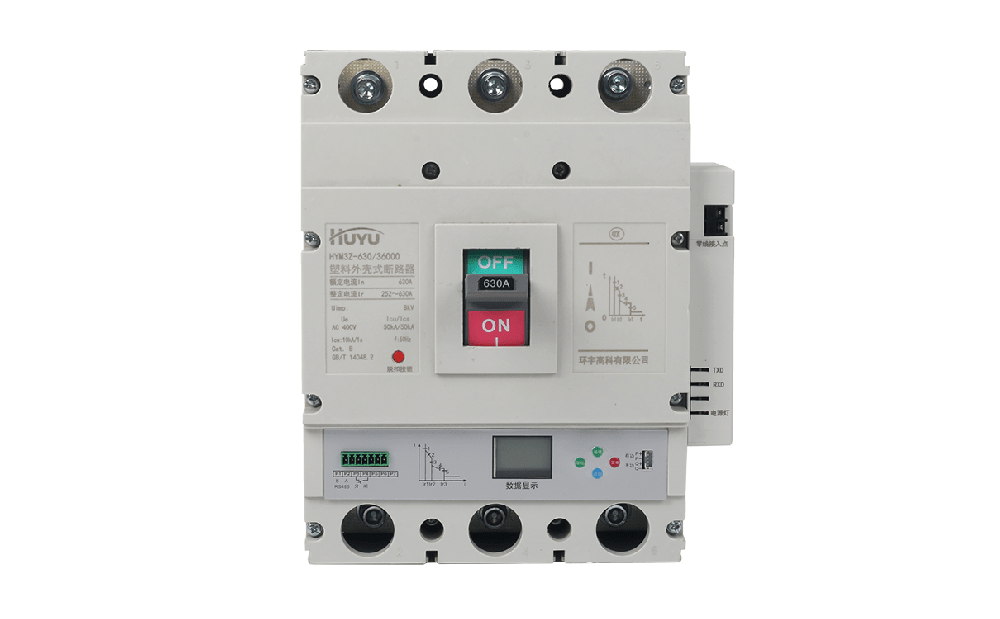

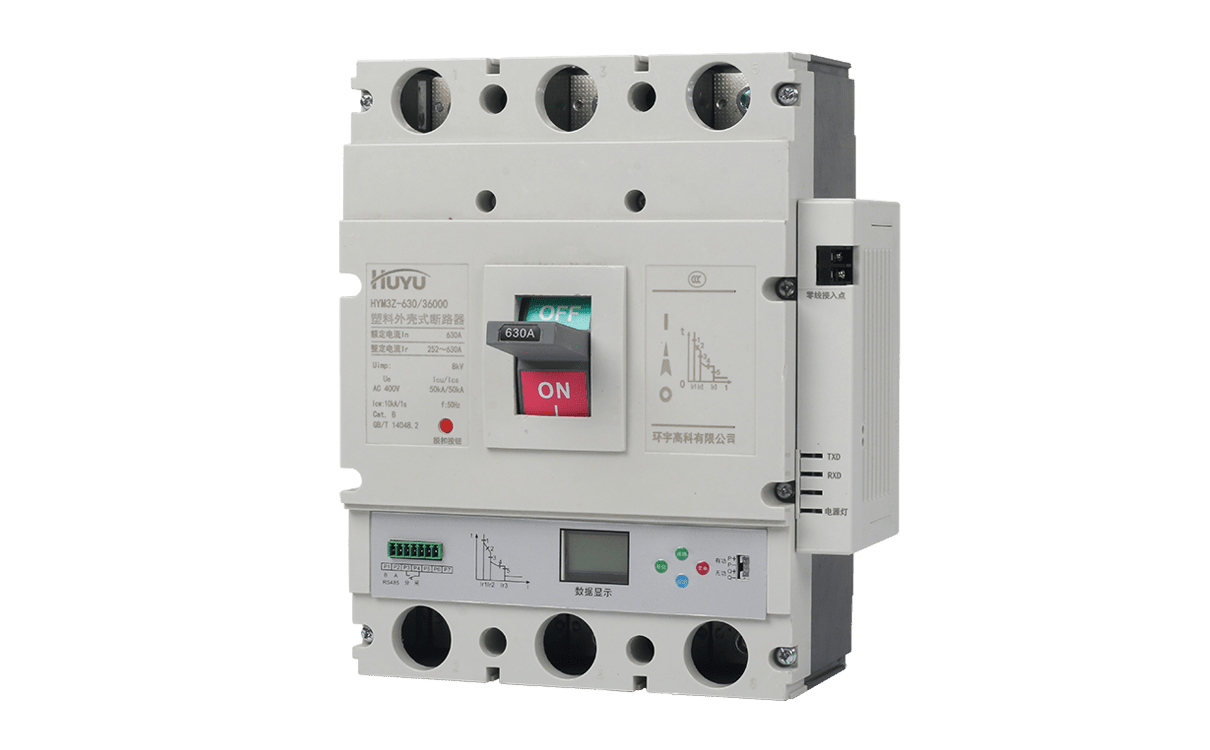

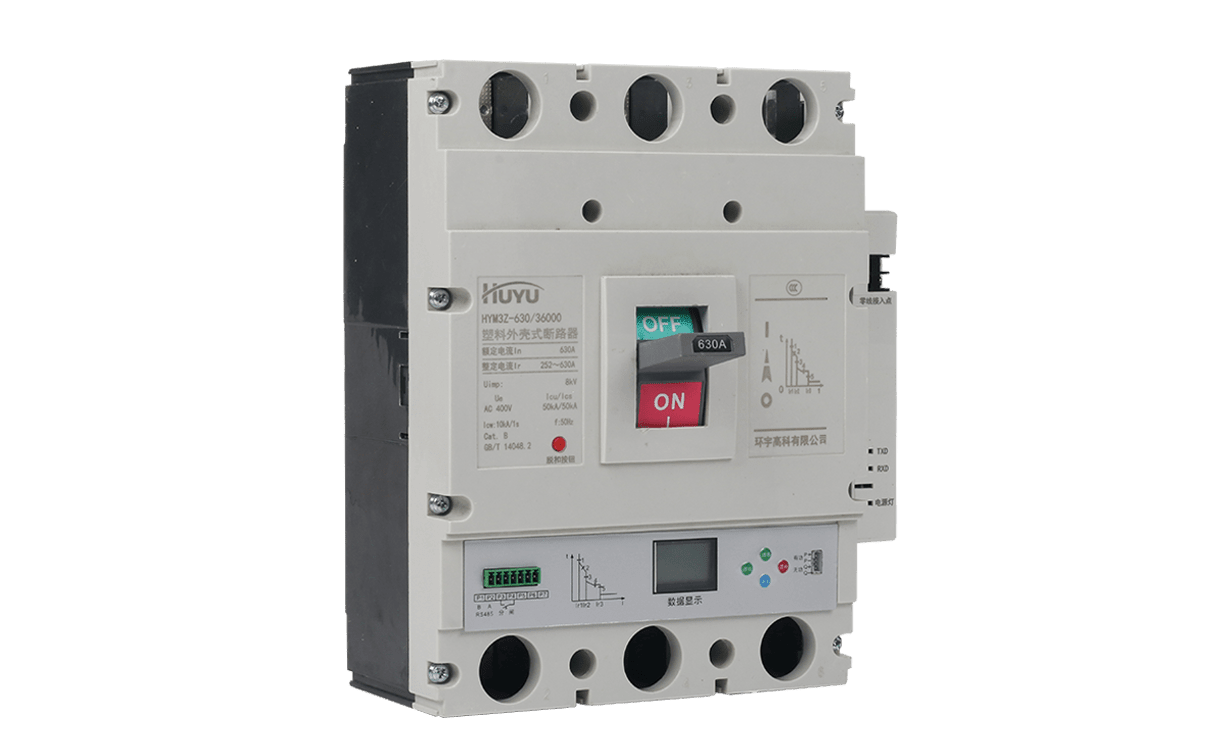

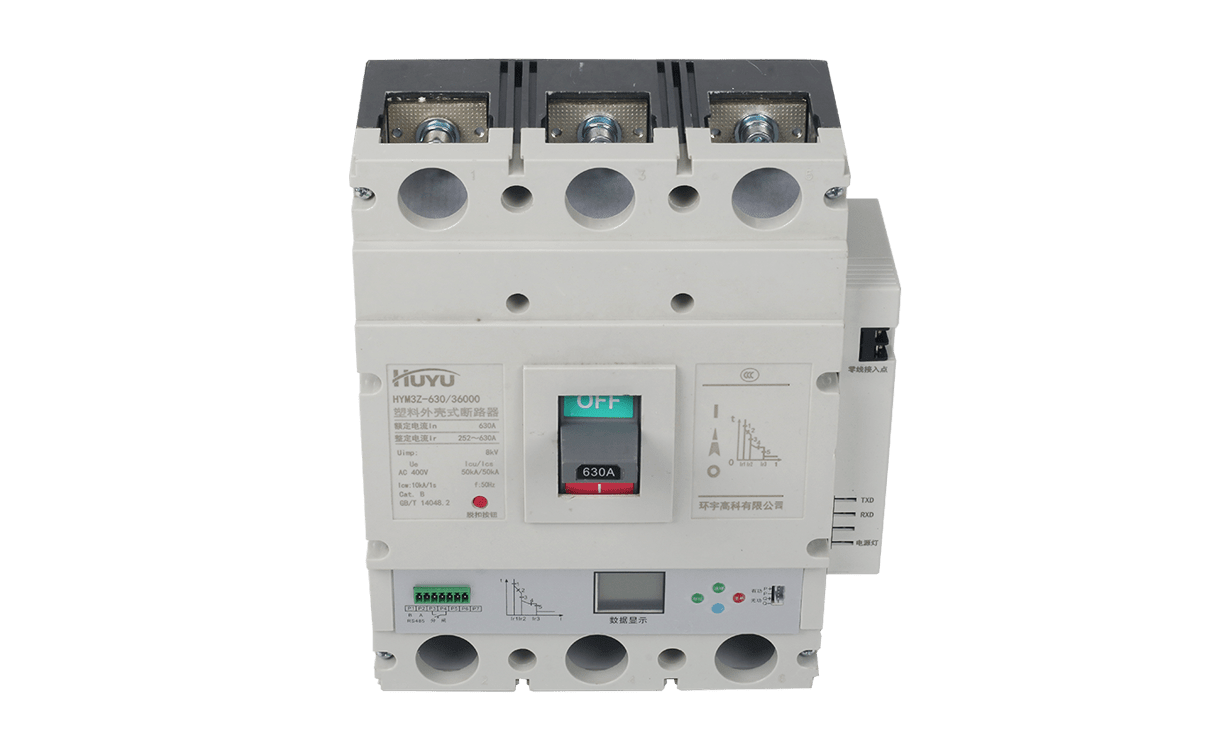

HYM3ZK系列塑料外殼式斷路器（計量、載波型）（以下簡稱斷路器）是本公司高新技術產品。該產品設計先進、性能可靠、技術指標高；外形美觀、體積小、釆用了微電子技術，具有智能化過電流保護功能。該斷路器適用于交流50Hz、額定絕緣電壓1000V,額定工作電壓至400V、額定電流至800A的電力系統中，用來分配電能和保護線路及電源設備免受過載、短路、欠電壓、斷電自動跳閘等故障的危害，也可用來控制電動機的不頻繁操作。
該斷路器具有隔離功能。
該斷路器的智能式過電流脫扣器釆用微處理器控制，具有三段保護特性，即過載反時限延時保護、短路延時保護和短路瞬動保護。由于具有人為可調節的短路短延時保護特性，該斷路器的使用類別為B類。因此本系列斷路器明確地能夠?qū)崿F(xiàn)與串聯在負載側的另一短路保護特性的要求，達到**匹配。該斷路器具有運行電流指示、過載預報警指示和脫扣器電源及自診斷指示。
符合標準：GB/T14048.2、IEC60947-2。
正常工作條件
1、周圍空氣溫度：-40℃~+70℃，且24h平均值不超過+35℃；正常使用環境溫度范圍：-5℃~+40℃；用于-40℃~-5℃環境溫度下的工作條件，在訂貨時須向本廠申明；
2、海拔：安裝地點海拔≤2000m。
3、空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度下可允許有較高相對濕度，最濕月的月平均最低溫度不超過+25℃ 該月的月平均最大相對濕度不超過90%。
4、污染等級：3級，周圍空氣中無爆炸危險、且無腐蝕金屬和破壞絕緣的氣體和導電塵埃。
5、安裝類別為Ⅲ類。
6、斷路器的“1，2，3，N”端子接電源，“2，4，6，N”端子接負載，不可反接。
7、斷路器的安裝面應與水平面垂直。斷路器基本安裝方式為垂直安裝，電源端在上方，負載端在下方，亦可橫向安裝。
