概述

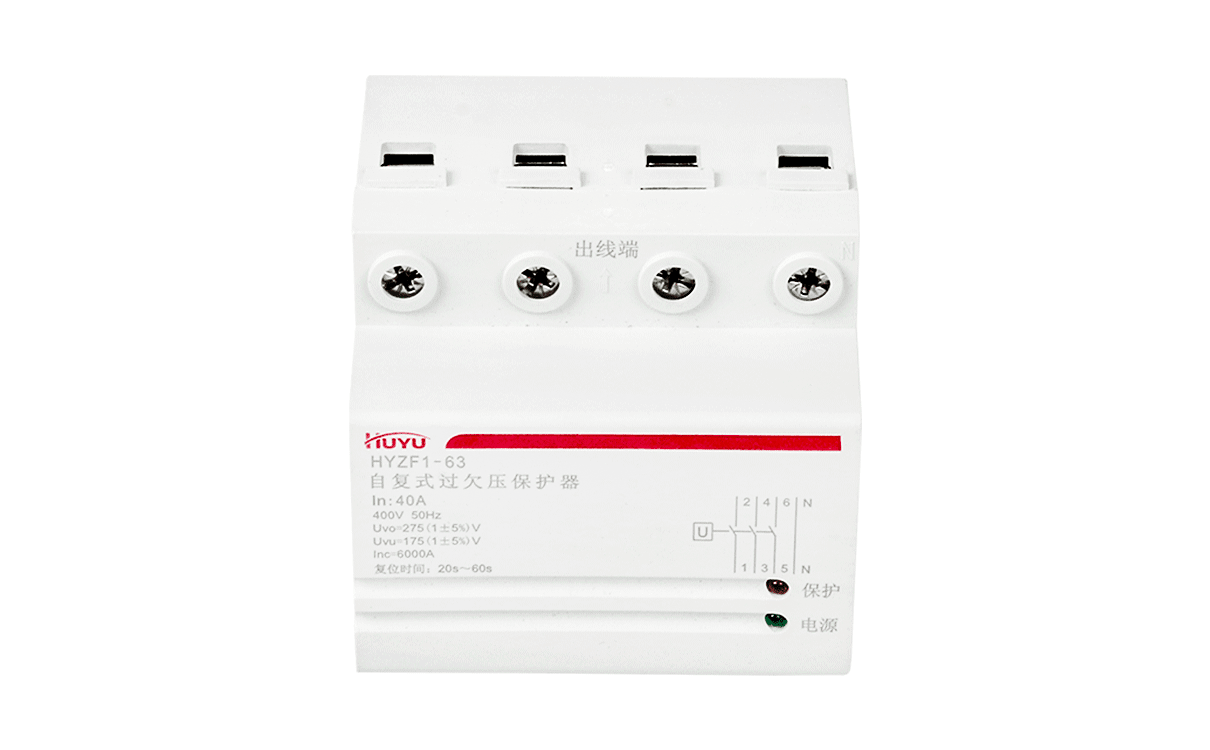

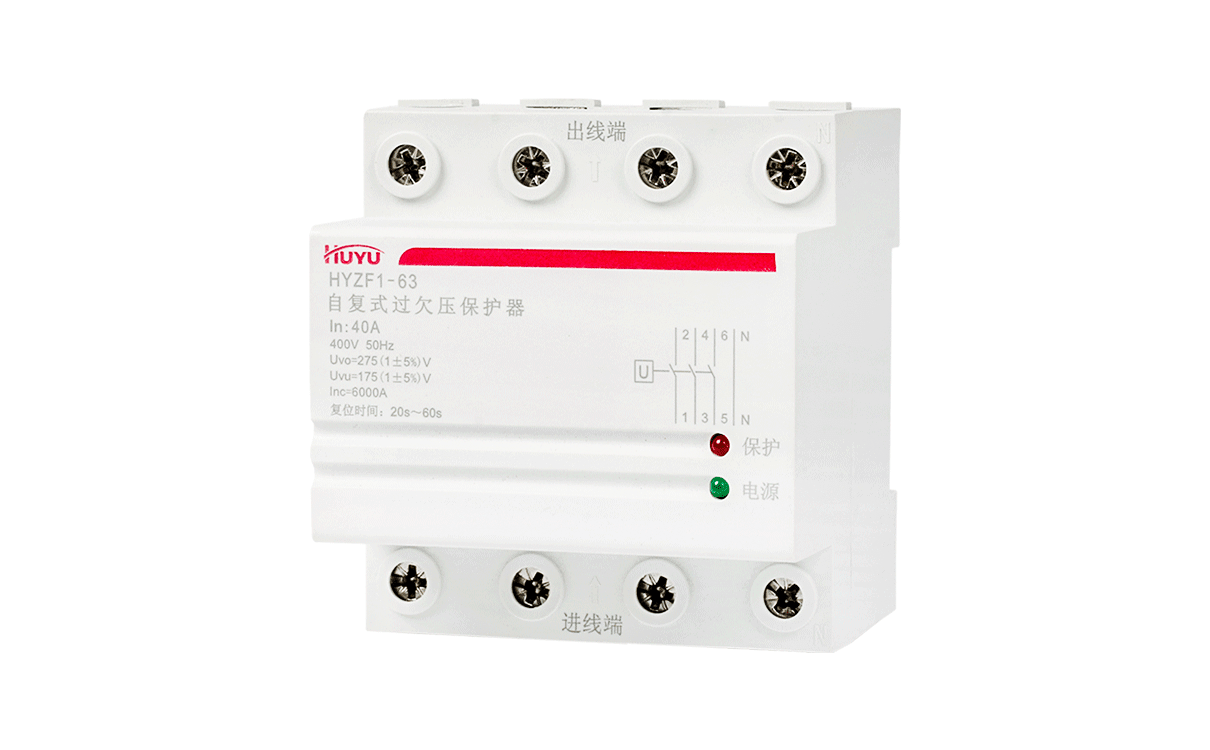

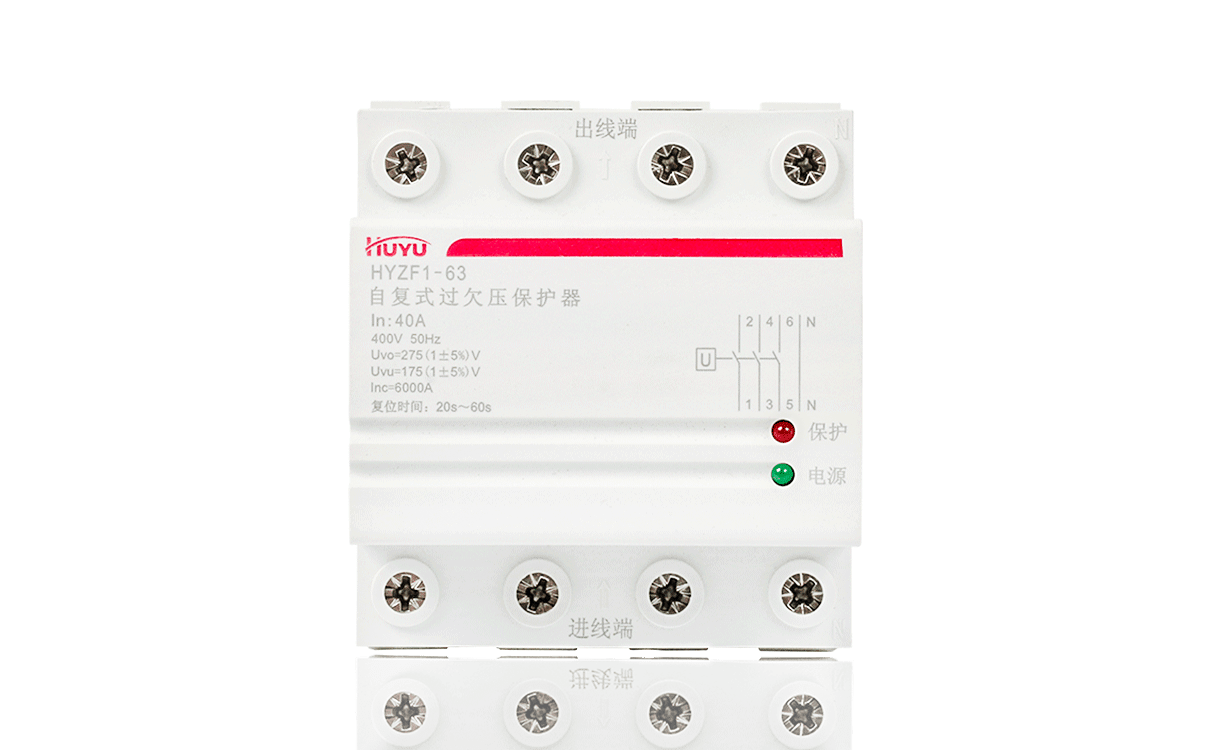

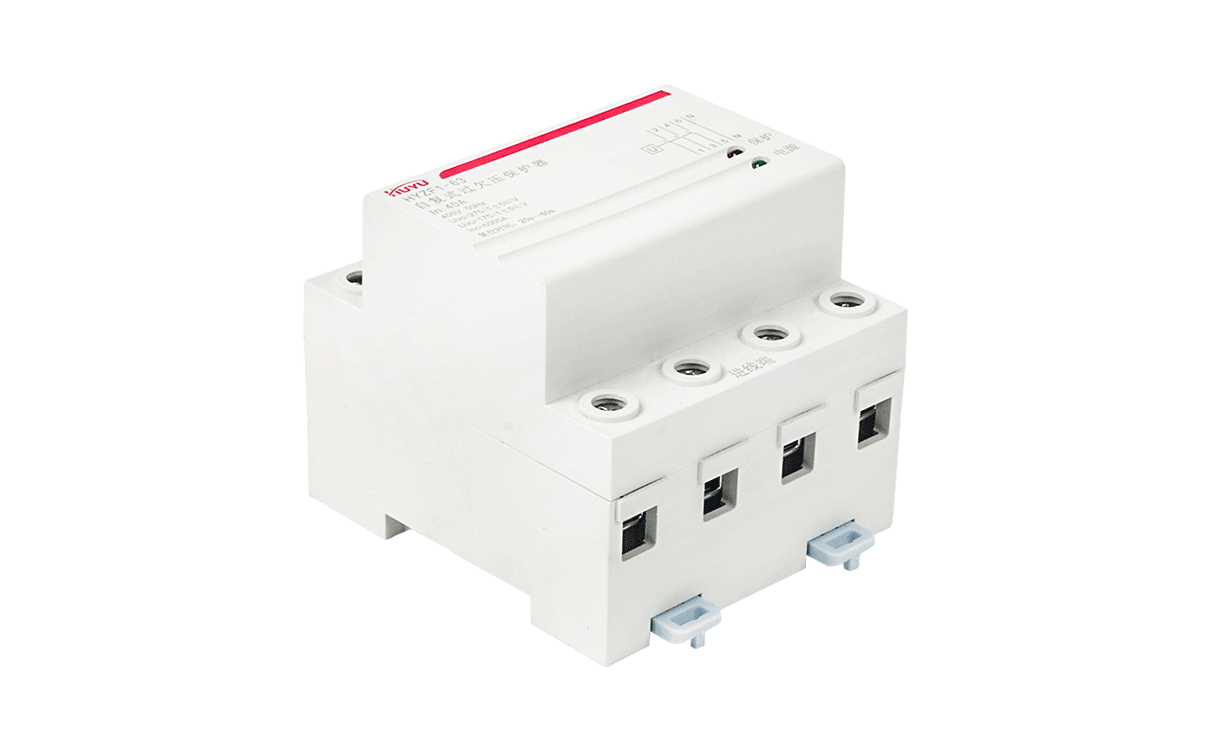

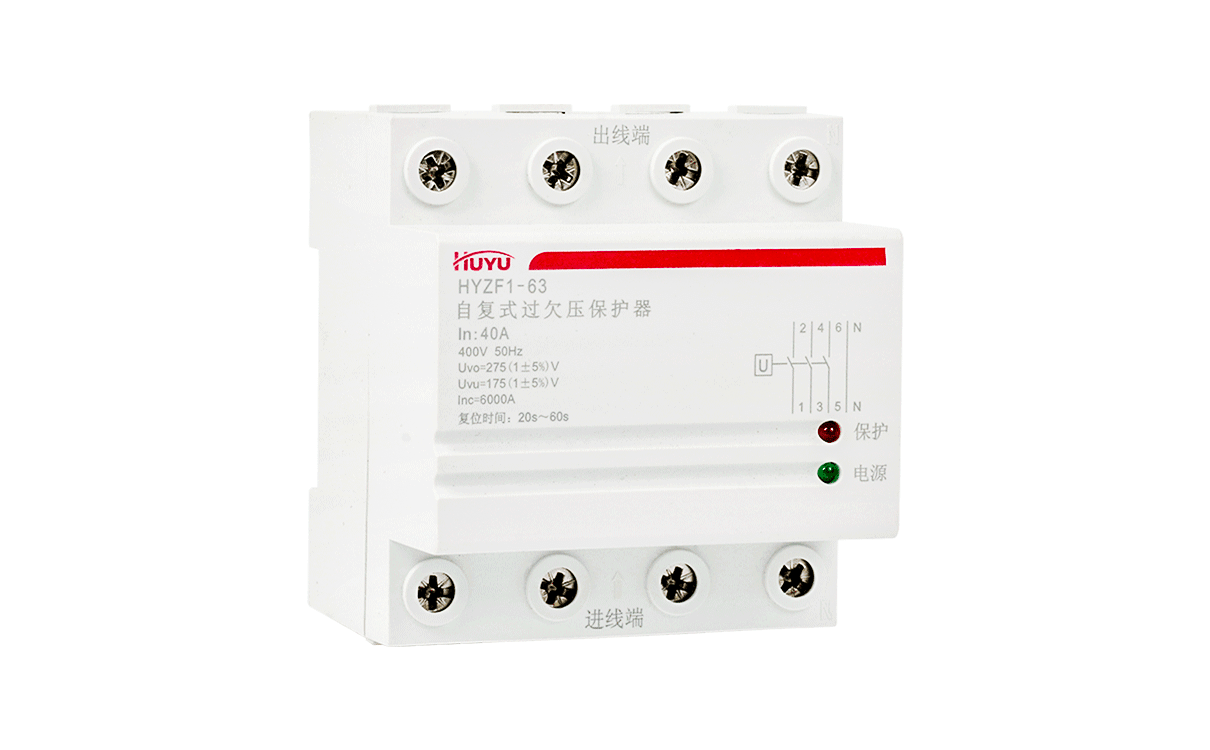

HYZF1系列自復式過欠壓保護器（以下簡稱為保護器）適用于單相交流電壓單相230V或三相400V交流電壓，頻率50Hz，額定工作電流至100A的線路，對線路故障引起的過壓、欠壓進行保護，避免異常電壓送入用電設備。主要用于住宅分戶箱進線及需要保護用電設備的配電線路中。
正常工作條件
1、周圍空氣溫度上限值不超過+40℃，下限值為-5℃，且24h內平均溫度不超過+35℃。
2、安裝地點的海拔不超過2000m。
3、最高溫度為+40℃時，空氣的相對濕度不超過50% ，在較低溫度下可以允許有較高的相對濕度， 如 20℃時達90%。對由于溫度變化偶爾產生的凝露應采取特殊的措施。
4、污染等級2。
5、安裝類別為Ⅲ。

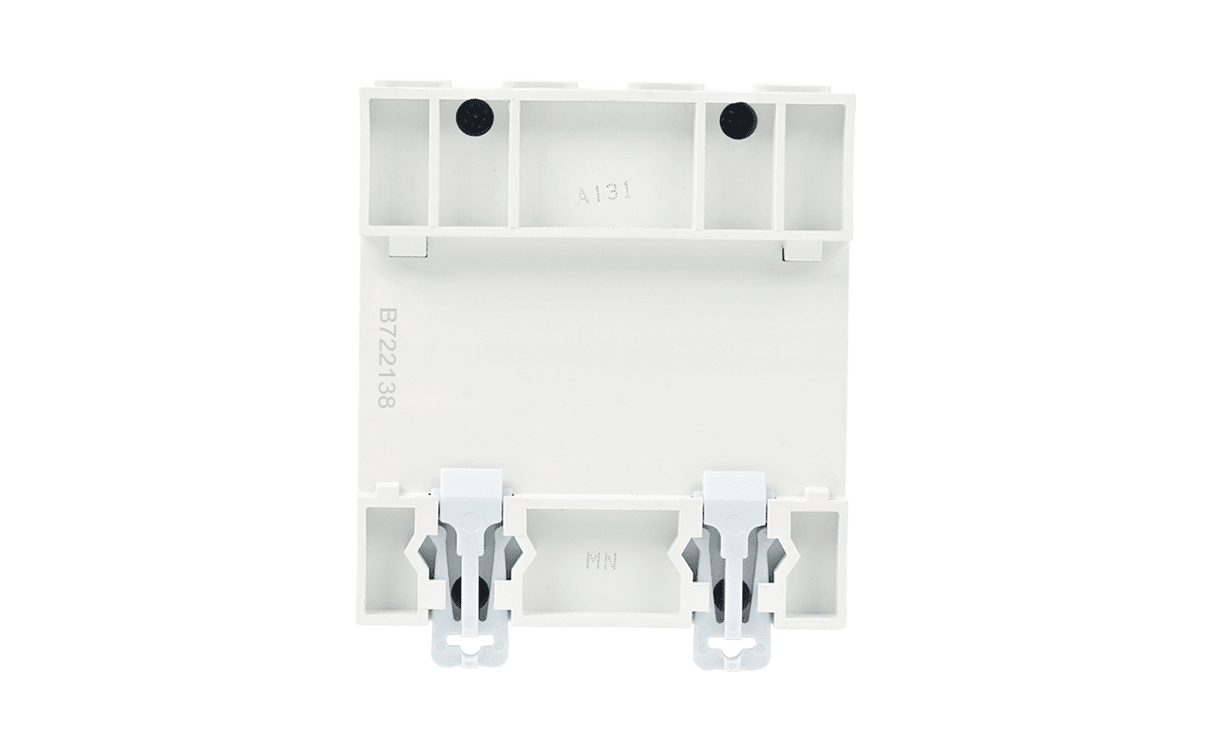

6、采用35mm標準導軌安裝。
7、安裝處應無顯著沖擊和振動。
8、額定工作制：不間斷工作制。
型號及含義
主要技術參數
1、額定電壓Ue 50Hz 230V（1P+N），400V 。
2、殼架等級額定電流Inm：63A 100A。
3、額定工作電流Ie：HYZF1-63 1P+N：20A、25A、32A、40A、50A、63A；3P+N：32A、40A、50A、63A ；HYZF1-100 3P+N：800A、100A。
4、過電壓動作值：275（1±5%）V。
5、過電壓恢復值：250（1±5%）V。
6、欠電壓動作值：175（1±5%）V。
7、欠電壓恢復值：190（1±5%）V。
8、故障恢復送電延時：20s～60s。
9、動作時間： ≤1s。
10、額定限制短路電流Inc：3000A。
