概述
CJ20系列交流接觸器(以下簡稱接觸器)，主要適用于交流50H/60Hz，額定工作電壓至660V，在AC-3使用類別下額定工作電壓為380V時額定工作電流10A至630A的電力線路中，供遠距離接通 和分?jǐn)嚯娐分?，并可與適當?shù)臒徇^載繼電器或電子保護裝置組成電磁起動器，以保護可能發生過載的電路。
本產品符合GB14048.4、IEC60947-4-1標準。
正常工作條件
1、周圍空氣溫度：-5℃～+40℃，24小時內其平均值不超過+35℃；
2、海拔：不超過2000m；
3、大氣條件：安裝地點的空氣相對濕度在+40℃時不超過50%，在較低溫度下可允許有較高的相對濕度，例如20℃時達90%，對由于溫度變化偶爾產生的凝露應采取特殊措施；
4、污染等級：3級；
5、外殼防護等級：IP20（CJ20-10～40）、IP00（CJ20-63～630）。
6、安裝類別：Ⅲ類；
7、安裝條件：安裝面與垂直傾斜度不大于±5°；
8、沖擊振動：安裝在無顯著搖動、沖擊和振動的地方。
9、運輸、儲存：接觸器在運輸中不應受到劇烈的碰撞和振動，在運輸和儲存中均不得受到雨雪侵襲。 接觸器適于在-25℃～+55℃之間，短時間(24h內)可達+70℃的溫度下運輸和儲存。

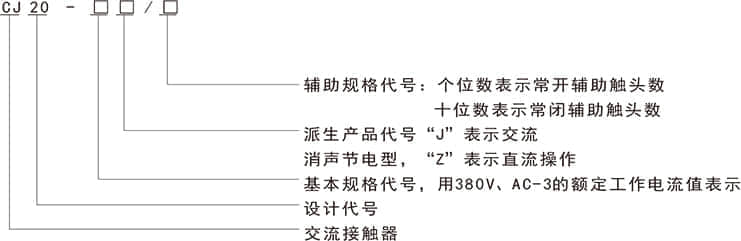

型號及含義
主要技術參數
1、接觸器的主要參數及技術性能指標見表1。
2、接觸器按電流等級分為：10A、16A、25A、40A、63A、100A、160A、250A、400A、630A。
3、接觸器線圈工作電壓Us分為：交流36V、110V、127V、220V、380V，其它規格可與廠家協商。
4、動作特性：吸合電壓：85%～110%Us；釋放電壓：20%～75%Us。
5、接觸器的輔助觸頭種類、數量及基本參數見表2
6、接觸器吸引線圈消耗功率及能效等級見表3。

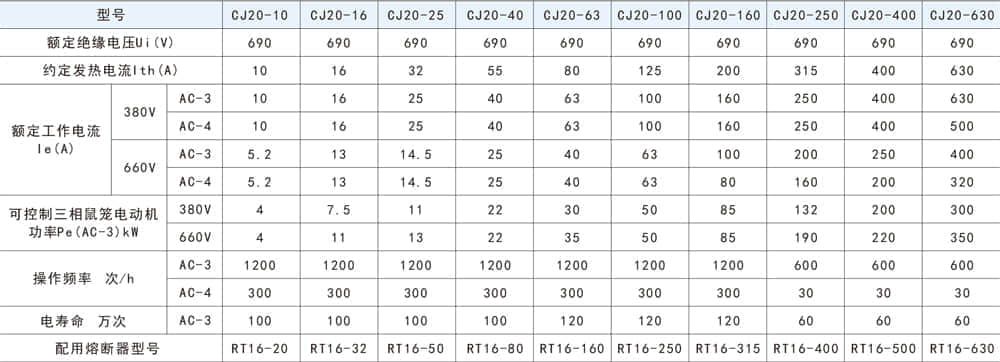

表 1、主要技術參數及技術性能指標

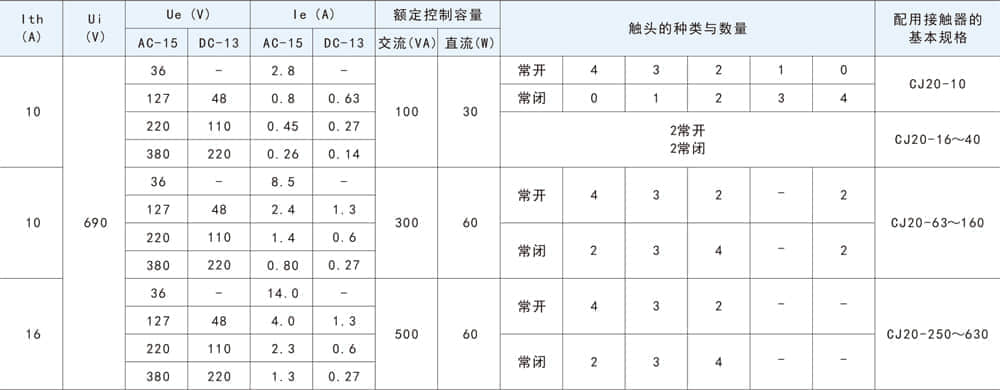

表 2、輔助觸頭種類、數量及基本參數

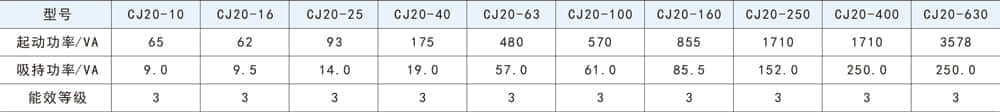

表 3、接觸器吸引線圈消耗功率及能效等級
-
