概述
JZC1系列接觸器式繼電器適用于交流50Hz或60Hz、額定電壓至380V或直流電壓至220V的繼電控制、信號傳遞、隔離放大等電路中，做接通分?jǐn)?、放大之用?nbsp;
繼電器為雙斷點直動式結構，觸點有8種組合，動作機構靈活可靠，設計緊湊，可確保使用安全，安裝方式可用螺釘緊固，也可卡裝在35mm的標準安裝導軌上，具裝卸方便迅速之優點。
產品符合GB14048.5標準。
正常工作條件
1 周圍空氣溫度為：-5℃～+40℃。24 小時內其平均值不超過+35℃。
2 海拔：不超過2000m。
3 大氣條件：安裝地點的空氣相對濕度在+40℃時不超過50%，在較低溫度下可允許有較高的相對濕度，例如20℃時達90%，對由于溫度變化偶爾產生的凝露應采取特殊措施。
4 污染等級：3 級。
5 安裝類別：Ⅲ類。
6 安裝條件：安裝面與垂直傾斜度不大于±5°。
7 繼電器除用螺釘安裝外，還可用35mm 的標準導軌安裝。
8 沖擊振動：繼電器應安裝和使用在無顯著搖動，沖擊和振動的地方。
9 運輸、儲存：繼電器在運輸中不應受到劇烈的碰撞和振動，在運輸和存儲中均不得受到雨雪侵襲。繼電器適于在-25℃～+55℃之間，短時間（24h 內）可達+70℃的溫度下運輸和存儲。

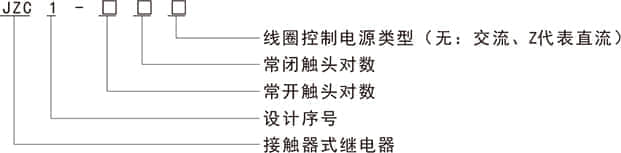

型號及含義

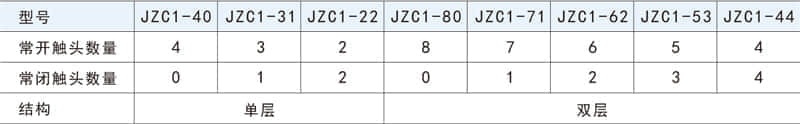

繼電器的規格及觸頭組合見表
技術參數
吸合電壓為線圈額定電壓的85%～110%
釋放電壓為線圈額定電壓的20%～75%
